EBZ280E 懸臂式掘進機技術規格書

型號：EBZ280E懸臂式掘進機

生產商：徐州工程機械集團有限公司

EBZ280E懸臂式掘進機廣泛用于煤礦、公路隧道、水利涵洞等工程，主要針對中等堅硬巖層、軟巖及較軟巖施工，斷面可一次或者分層施工，開挖斷面自由，安全高效。

一、亮點介紹

1、配置硬巖型切割頭，鉆進、破巖能力強，截齒損耗低。

2、高度模塊化設計，可實現與后置掘錨機的快速改裝。

3、鏟板和第一運輸機表面采用高強度耐磨鋼板，提高使用壽命。采用馬達直接驅動，運輸斷面大，裝運能力強。

4、行走機構驅動扭矩大，配置高強履帶板，爬坡能力強。

5、配置集中潤滑系統，實時保證銷軸及回轉支承的潤滑，降低人工保養時間。

6、液壓系統采用恒功率、負載敏感控制技術，有效的減小了液壓系統的功率損耗和液壓系統的發熱量，更加節省施工成本，系統效率遠高常規系統；主要液壓元件均采用國內外知名品牌，元件的可靠性穩定性更高。

7、電氣系統采用國際著名品牌元器件，功能先進，穩定性高，具有液晶漢字動態顯示、故障自診斷及記憶功能。同時可配置遠程控制系統及自動截割系統。

二、技術介紹

1、主機部分

EBZ280E懸臂式掘進機由切割機構、鏟板總成、第一運輸機、本體總成、行走機構、后支承、操縱臺、液壓系統、除塵噴霧系統、電氣系統、潤滑系統、護板、標識與涂裝構成。整機配置高，安全可靠。配置的切割電機和油泵電機均為適于礦井使用的隔爆型三相異步電動機。采用電控自動集中潤滑，提高機器使用壽命?？蛇x遠程遙控功能、自動仿形截割功能，提高整機智能控制水平及操作方便性。

1.1 主機參數

總體長度： 12.36（m）

總體寬度： 3.6（m）

總體高度（切割臂水平）： 2.72（m）

總重： 98（t）

切割頭臥底深度： 0.25（m）

爬坡能力： ±18°

1.2 切割電機

規格型號 YBUD-280/220-4/8 額定功率 280/220（kW） 額定電壓 AC1140 （V） 額定轉速 1487/739（r/min）

1.3 油泵電機

規格型號 YBU-160 額定功率 160（kW） 額定電壓 AC1140/660（V） 額定轉速 1475（r/min）

2、電控系統

EBZ280E掘進機電控設備主要由礦用隔爆兼本質安全型掘進機電控箱（快開門結構）、 礦用本質安全型操作箱、礦用隔爆型電鈴、礦用隔爆型急停按鈕、隔爆照明燈、掘進機用 隔爆型三相異步電動機（切割電機、油泵電機）、低濃度甲烷傳感器等組成。

主要用于控制掘進機的切割電機、油泵電機、二運電機的啟動、停止；對掘進機的電 鈴、照明燈、總急停、切割急停按鈕及瓦斯傳感器提供控制信號并具有低壓漏電保護功能； 以可編程控制器PLC為核心，對油泵、切割、二運、風機4個電機的過壓、欠壓、短路、超 溫、過載、過流、三相不平衡及斷相、電機絕緣進行監控和保護，同時顯示各電機運行狀 態、工作電壓、切割負荷和各種故障信息。

2.1 電控箱

額定電壓： AC1140（V） 額定電流： 400（A） 額定頻率： 50（Hz） 輸出分路數： 5 額定功率： 500（kW）

2.2 操作箱

防爆型式： 礦用本質安全型 規格型號： CXH-12 額定電壓： DC12（V） 最大工作電流： ≤400（mA）

2.3 急停按鈕

防爆型式： 礦用隔爆型 規格型號： BZA2-5/36J（A） 額定電壓： AC36（V） 額定電流： 5（A）

用 途： 總急停按鈕：用于緊急停機

2.4 電鈴

防爆型式： 礦用隔爆型 規格型號： DLB2-127C 額定電壓： AC127（V） 額定電流： 0.35 （A） 用 途： 開機信號、啟動報警

2.5 照明燈

防爆型式： 礦用隔爆型 規格型號： DGE24/24L（B） 額定電壓： AC24（V） 額定功率： 24（W）

2.6 油位傳感器

防爆型式： 礦用隔爆型 規格型號： GPD60（B） 額定電壓： DC24（V） 用 途： 測量液壓油箱內油位

2.7 油溫傳感器

防爆型式： 礦用本質安全型 規格型號： GWP200-C（A） 感溫元件： Pt100 用 途： 測量液壓油箱內液壓油溫度

3、液壓系統

EBZ280E懸臂式掘進機液壓系統采用恒功率、壓力切斷、負載敏感控制，有效的減小 了液壓系統的功率損耗和液壓系統的發熱量，更加節省施工成本，系統效率遠高常規系統； 主要液壓元件均采用國際知名品牌，元件的可靠性、穩定性更高。 系統主要由油缸（包括：切割頭升降油缸、切割頭回轉油缸、鏟板油缸、后支承油缸、 履帶張緊油缸、一運張緊油缸）、馬達（包括：行走、星輪、一運）、泵站、控制閥塊以 及輔助元件等組成。 液壓泵： 丹佛斯 D1P-260 +D1P-260

主閥： 恒力 HVSP15-248+ HVSP15-249（標配） 力士樂 M4-4749+M4-C00140（選配）

行走減速機+馬達： 力士樂 GFT220+A6VE160

一運馬達： SAI GM5A-1600 星輪馬達： SAI GM5A-2000

液壓油箱容積： 1200（L） 系統工作壓力： 250（bar）

4、除塵噴霧系統

EBZ280E懸臂式掘進機除塵噴霧系統分內、外噴霧水路。外來水經一級過濾后分為兩 路，第一路經球閥然后通過水泵加壓后直接通往噴嘴，形成外噴霧；第二路經減壓閥和壓 力表后再分為兩路，一路經球閥、水冷卻器（冷卻液壓系統用油）及切割電機（冷卻切割 電機）后通往噴水架，由外噴霧噴嘴噴出，另一路通往切割機構，由切割頭內噴霧噴嘴噴 出高壓水霧，起到冷卻截齒及滅塵作用。同時水路可以選裝反沖洗過濾器，減少濾芯清洗 更換次數。

主要參數

外來水量: ≥100 （L/min） 井下供水壓力： 4～8（MPa） 外噴霧水壓： ≥4（MPa） 內噴霧水壓： ≥2（MPa）

5、切割機構

切割機構由切割頭、切割臂、切割減速機、電機箱體及切割電機組成。 切割頭采用小直徑硬巖切割頭，外形為圓錐臺形結構，截齒在其圓周螺旋分布，布置 合理，破巖能力強。

5.1 切割范圍

高 度: 5.6（m） 寬 度: 6.6（m） 面 積: 36（m2）

5.2 主要參數

切割頭形狀： 圓錐臺形

切割頭轉速： 54/27（r/min）

切割電機： YBUD-280/220-4/8

噴 霧： 內、外噴霧方式

6、鏟板總成

鏟板總成是由主鏟板、左右側鏟板、左右驅動裝置、從動輪裝置等組成。通過兩個低 速大扭矩液壓馬達直接驅動弧形五齒星輪，把切割下來的物料鏟到第一運輸機內。

主要參數

裝載形式： 弧形五齒星輪式

裝載寬度: 3.6（m）

星輪轉數： 33（r/min）

裝載能力： 4.6（m3/min）

7、第一運輸機

第一運輸機位于機體中部，由前溜槽、后溜槽、驅動裝置、張緊裝置組成。運輸機前 溜槽通過銷軸與鏟板相連，后溜槽通過銷軸和搖桿與后支承相連，構成雙搖桿滑移機構， 鏟板轉動時第一運輸機實現隨動。采用液壓馬達直接驅動鏈輪，帶動刮板鏈組實現物料運 輸。張緊裝置采用油缸卡板張緊的結構，對刮板鏈的松緊程度進行調整。

主要參數

運輸形式： 邊雙鏈刮板式

溜槽斷面尺寸: 寬700（mm）×高518（mm）

鏈 速： 54（m/min）

張緊形式： 油缸卡板張緊

運輸能力: 6.8（m3/min）

8、行走機構

行走機構主要由液壓馬達、減速機、履帶鏈、引導輪、支重輪、漲緊裝置、橫梁等幾 部分組成。液壓馬達通過減速機及驅動輪帶動履帶鏈實現行走。

主要參數

履帶板寬度: 720（mm）（標配）/850（mm）（選配）

制動方式： 一體式多片制動器（減速機內置）

對地壓強: 0.16（MPa）（標配）/0.14（MPa）（選配）

行走速度: 0～6/10（m/min）

張緊形式： 油缸張緊、卡板鎖緊

9、安全裝置

總急停按鈕 電機起動預警 油泵電機與切割電機的電氣閉鎖 主回路粘連閉鎖保護 高壓漏電閉鎖和低壓漏電保護 電機超溫、過載、過流、短路保護 電機三相不平衡及斷相保護 系統過電壓、欠電壓保護 瓦斯閉鎖保護 油箱油位過低、油溫過高保護

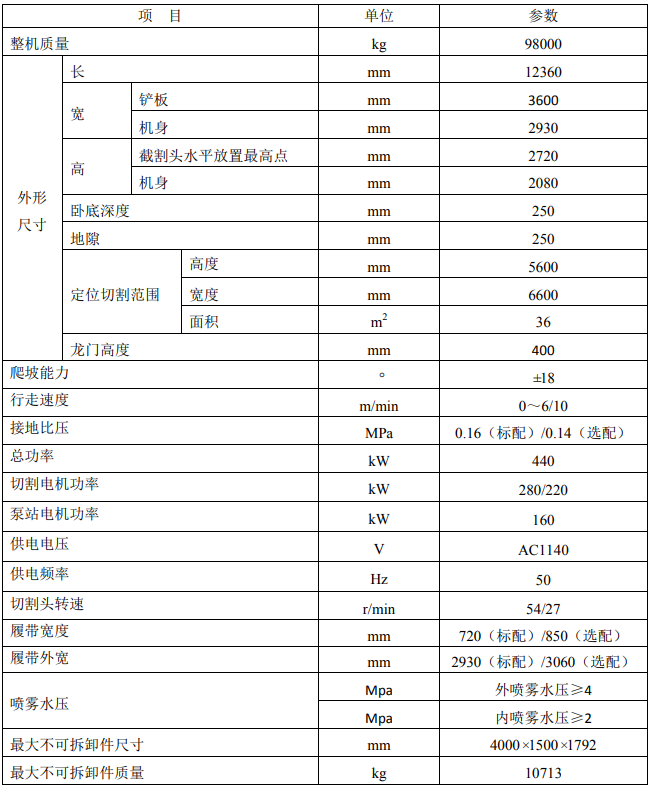

三、主要技術參數

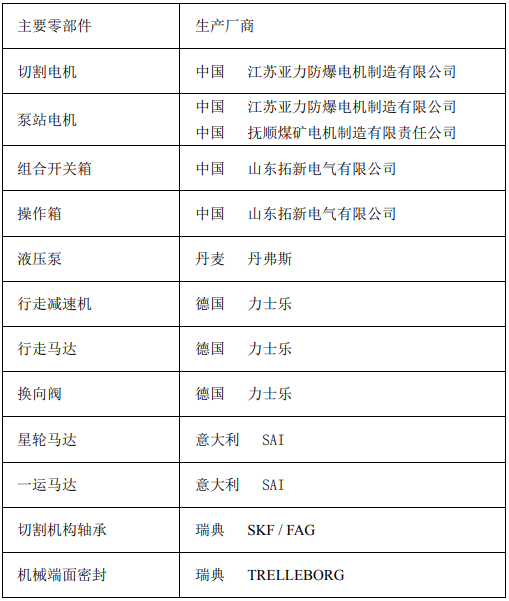

四、主要部件配置

EBZ280E懸臂式隧道掘進機主要配套廠家名單

五、運輸方案

詳見運輸作業指導書

六、隨機技術文件

EBZ280E懸臂式掘進機發車時隨車附帶裝箱單，包含以下技術文件：

產品合格證

產品使用說明書

產品零部件圖冊

裝箱單（包含易損件及備件清單、隨車工具清單、運輸用件清單）

運輸作業指導書

隨著技術不斷進步，我們無法將產品變更有效的通知到您，敬請諒解！

2021 年 12 月版
